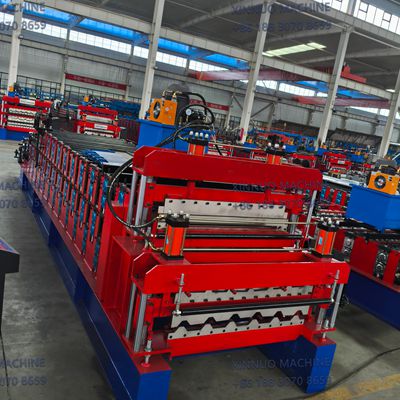

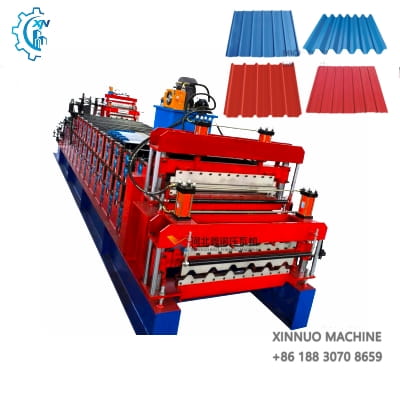

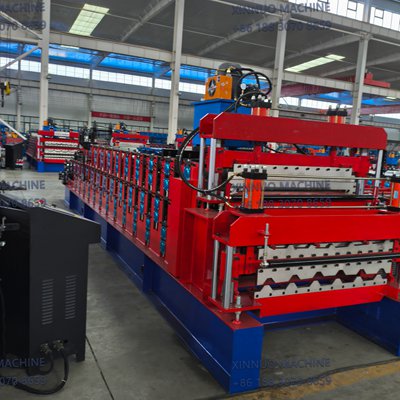

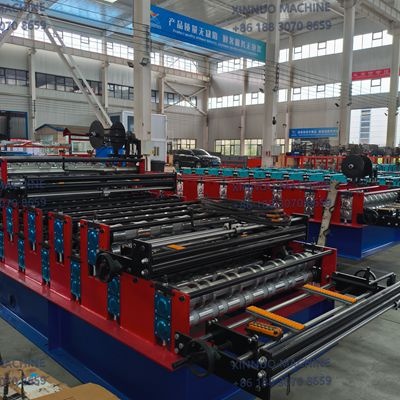

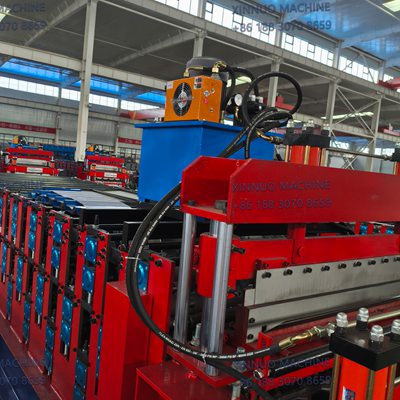

Çift Katmanlı Rulo Şekillendirme Makinesi

Çift Katmanlı Rulo Şekillendirme Makinesi, metal bobinleri metal çatı panellerine dönüştürür. Bu bobinler genellikle 24 veya 26 gram metalden yapılır. Müşteri metal çatının profilini ve rengini seçtikten sonra, metal bobin çatı projesi için gereken uzunlukta sipariş edilebilir. Bobinler daha sonra doğrudan şantiyeye veya çatı müteahhidinin sac atölyesine teslim edilir. Metal bobinler, çift çatı sac şekillendirme makinesinin üst veya arka tarafındaki açıklıklara yerleştirilir ve burada açılarak makineye beslenir.

Makine parametreleri

Silindir istasyonu 11-15 sıra

Şaft çapı 70 mm

Şaft malzemesi 0,05 mm krom kaplamalı 45#.

Silindir malzemesi 0,05 mm krom kaplamalı 45#.

Çerçeve 360 mm C kirişi

Çerçeve kalınlığı 16 mm

Makine boyutu Yaklaşık 6,8*1*1,5 m

Makine ağırlığı Yaklaşık 5,5 ton

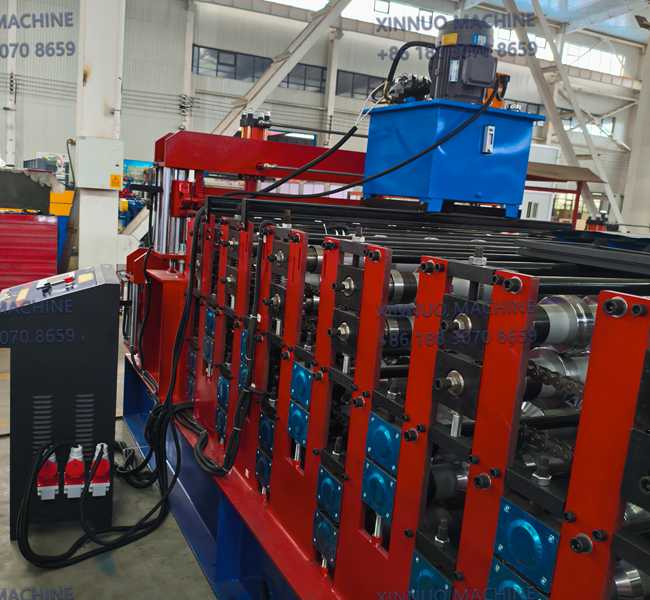

Çalışma modu Hidrolik otomatik

Çalışma hızı Genel hız 8-20 m/dak.

Makine rengi Müşteri ihtiyaçlarına göre

Uygun malzemeler: HRB60 veya eşdeğeri (PPGI/PPGL/GI/GL)

Malzeme kalınlığı: 0,3 mm-0,8 mm

Boyutlar: Yaklaşık 6,5 x 1,5 x 1,5 metre (uzunluk x genişlik x yükseklik). Özel boyutlar çizime tabidir.

Uzunluk: Bu form, uzunluğu özel gereksinimlerinize göre ayarlamanıza olanak tanır.

PLC kontrollüdür.

Bu, ±1 mm hassasiyet sağlar.

Kesme: Ayarlanan uzunluğa ulaşıldığında otomatik olarak durur ve keser.

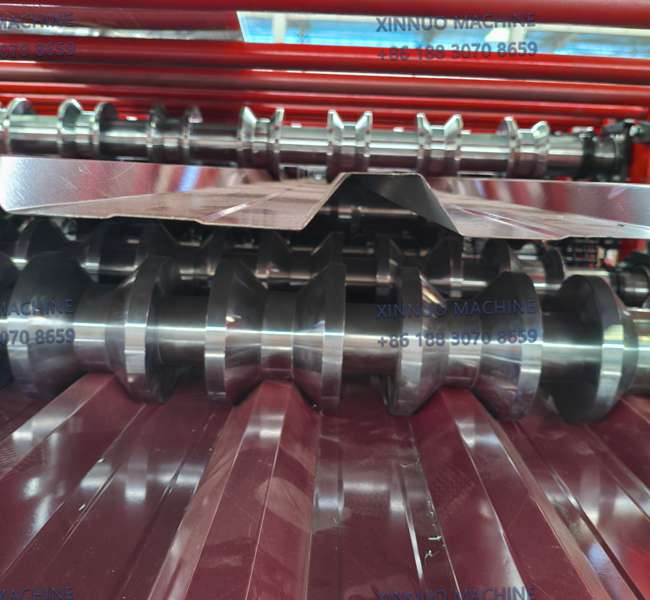

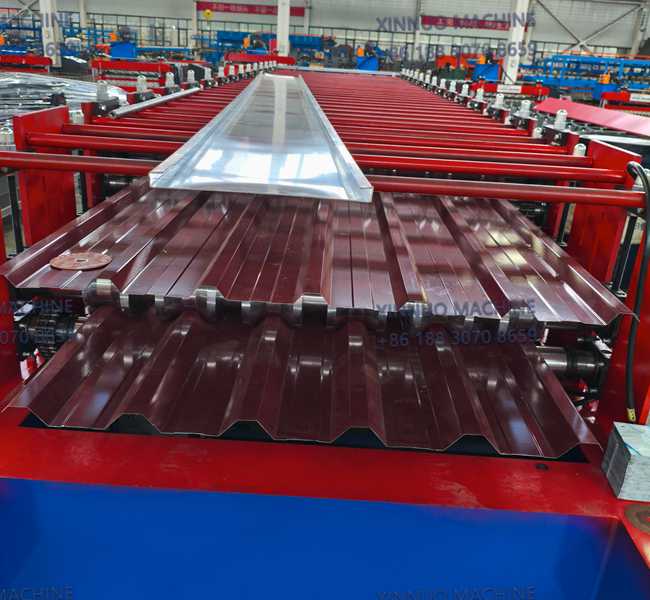

Metal bobin daha sonra bir dizi işleme istasyonundan geçer. Her istasyon veya kalıp, metal sacı şekillendirir. Metal bobin makinenin çıkışına doğru yuvarlanırken, metal bir çatı paneli haline getirilir. Makinenin ucundaki bir kontrolör, istenen uzunluk ve kalınlıkta metal çatı panelleri üretecek şekilde programlanabilir. İstenilen uzunluğa ulaşıldığında, hidrolik bir makas metal paneli keser ve metal şekillenene kadar işlem tekrarlanır.Metal bobin daha sonra bir dizi işleme istasyonundan geçer. Her istasyon veya kalıp, metal sacı şekillendirir. Metal bobin makinenin çıkışına doğru yuvarlanırken, metal bir çatı paneli haline getirilir. Makinenin ucundaki bir kontrolör, istenen uzunluk ve kalınlıkta metal çatı panelleri üretecek şekilde programlanabilir. İstenilen uzunluğa ulaşıldığında, hidrolik bir makas metal paneli keser ve metal şekillenene kadar işlem tekrarlanır.

Çift katmanlı metal rulo şekillendirme makinesi, kolay kullanım ve malzeme tasarrufu için manuel bir ön kesici ile donatılmıştır. Ön kesici, rulo şekillendirme işlemi sırasında profil uzunluğunu hesaplayan PLC kontrol sistemine bağlıdır. Malzeme değişikliği gerektiğinde, PLC toplam uzunluğu hesaplar ve operatöre üretimin tamamlandığını bildirir. Daha sonra rulo şekillendirme işleminden önce malzeme manuel olarak kesilebilir ve yeni malzemenin değiştirilmesine olanak tanır. Bu gelişmiş özellik, üretim malzemelerinin korunmasına ve israfın önlenmesine yardımcı olur.
