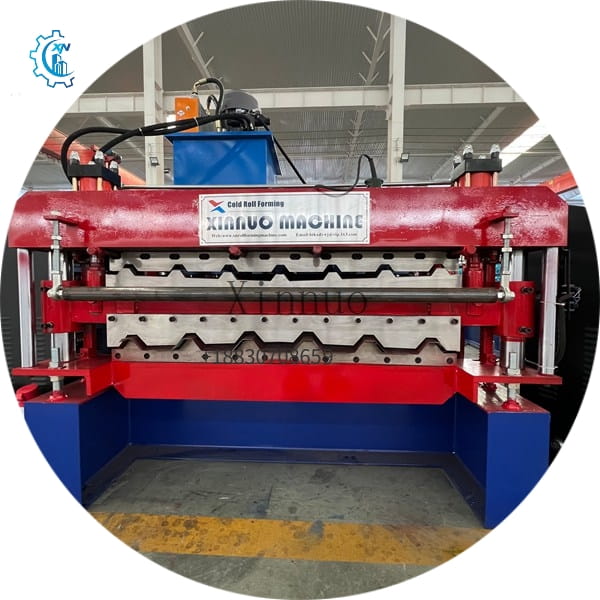

İki katmanlı trapez saç makinesi

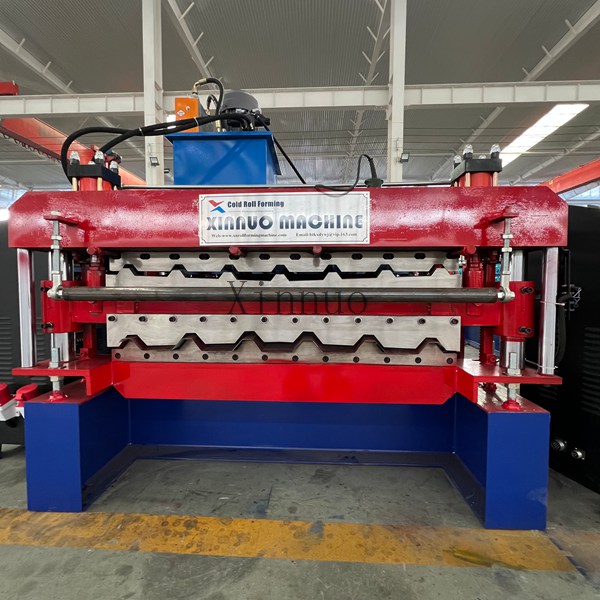

Çift katlı pres makinesinin referans resmi:

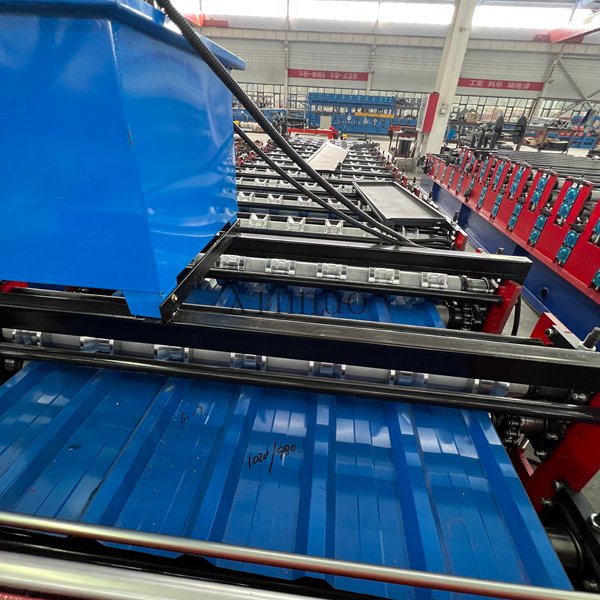

Son ürün iki tiptir: 1020 mm ve 980 mm trapez paneller. Hepimizin bildiği gibi, çelik çatı/duvar panelleri geniş açıklıklı fabrikalarda, depolarda, ofis binalarında, villalarda, çatılarda, soğuk hava depolarında, hava temizleme odalarında, mağazalarda, büfelerde ve geçici konutlarda yaygın olarak kullanılmaktadır.

Ürün tanıtımı

1. Ekipman toplam uzunluğu: 6,5 m Genişlik: 1,4 m Yükseklik: 1,5 m

2. Motor gücü: 5,5 kW servo motor sistemi, uygun hız, yüksek hassasiyet

3. Üretim hızı: 8-12 metre

4. Profil şaft çapı: 70 mm

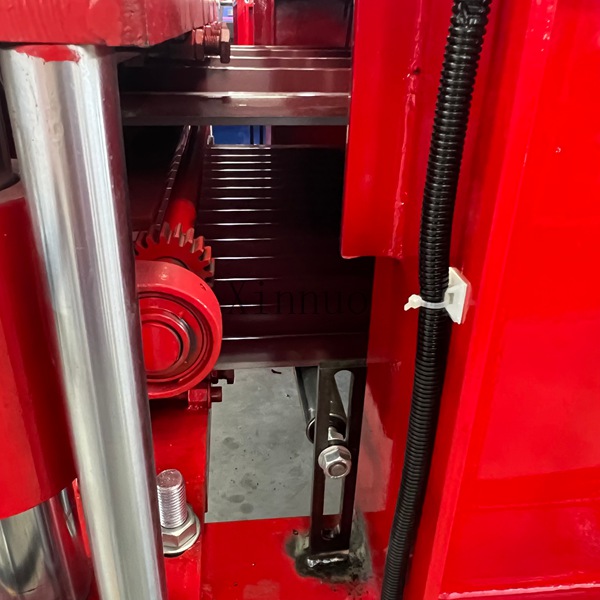

5. Şanzıman modu: 1 inç zincir şanzıman

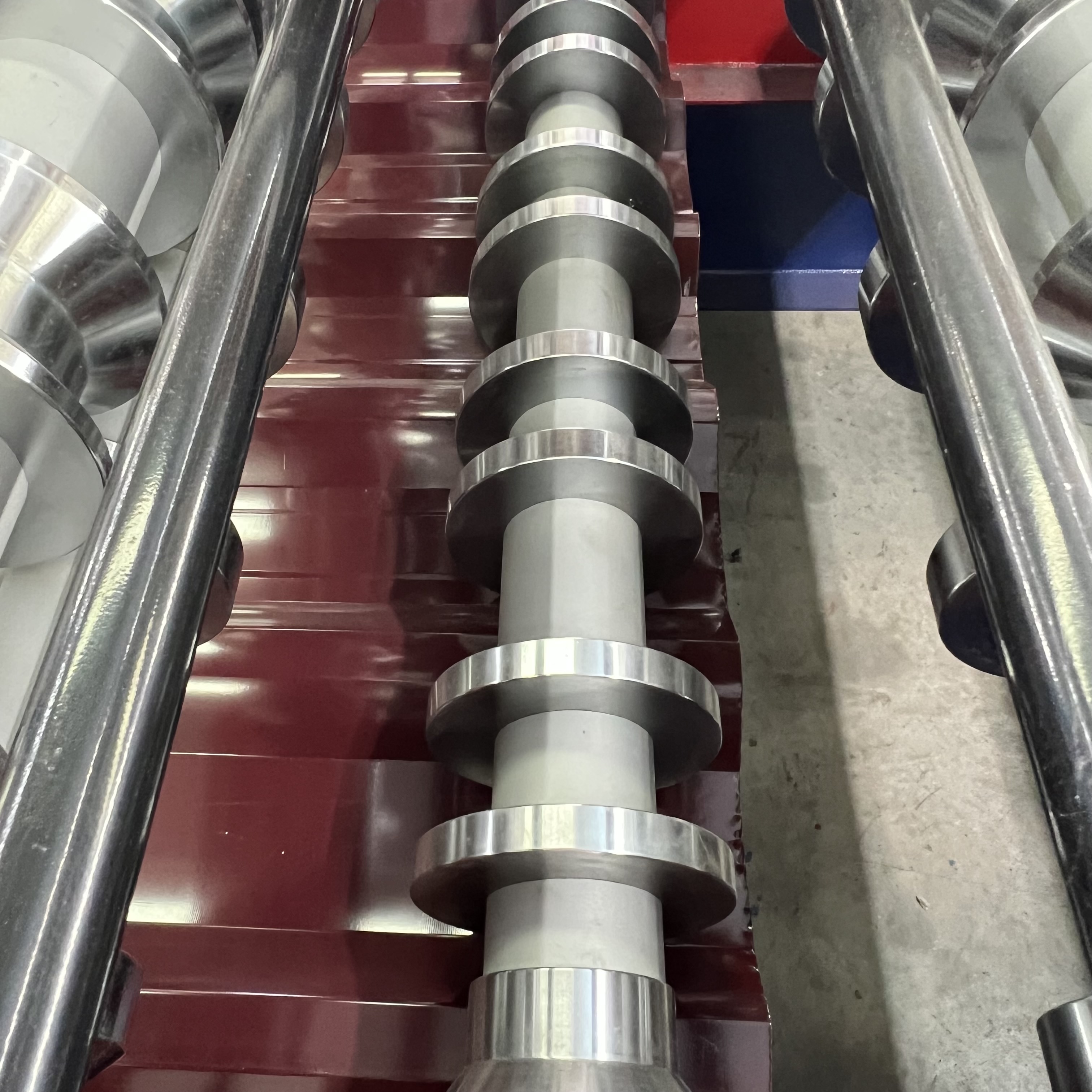

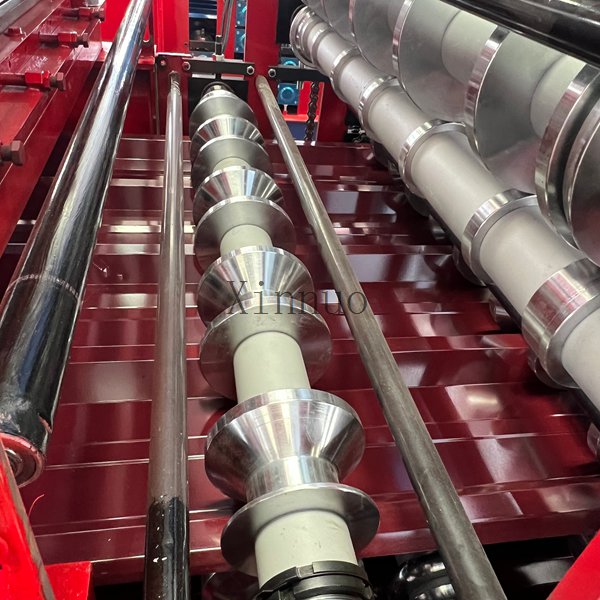

6. Profil tekerleği: rulman çeliği söndürme işlemi ve ince işleme tabi tutulmuş, yüzey sert krom kaplamalıdır

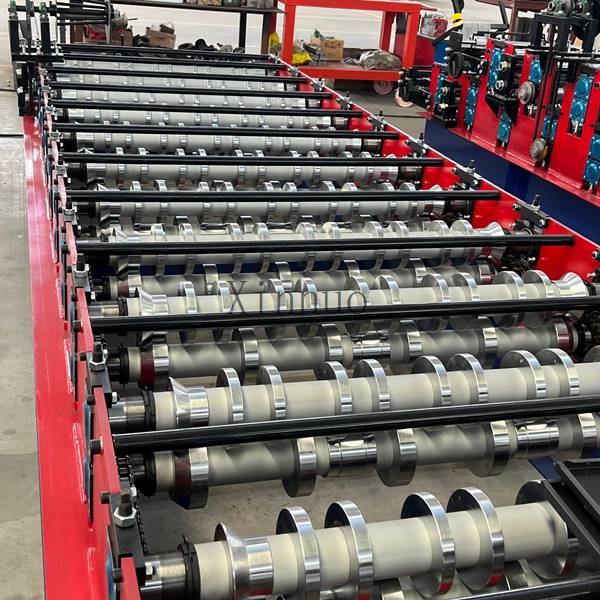

7. Tüm makinenin şekillendirme şaftı: 9/11

8. Kesme bıçağı: Cr12 çelikten yapılmıştır, yüksek sıcaklıkta söndürülmüştür, iyi stabilite

9. Ekipman şasesi: 300# H çelik (ulusal standart)

10. Ekipman dikey plakası: 14 mm;

11. Plaka kalınlığı: 0,3-0,8 mm

13. Tüm makinenin otomatik üretimini gerçekleştirmek için tam otomatik bilgisayar dokunmatik ekran kontrol sistemi kullanılmaktadır. Parti, iş parçası uzunluğu, miktar vb. ayarlanabilir. 14. 4kw hidrolik pompa istasyonu ile

14. Ağırlık: 4.000 kg

Komple makine, PLC bilgisayar kontrol sistemi, birebir kesme sistemi, hidrolik sistem.

Tek parça kalıplama ve verimli üretim

Çevrimiçi kompozit kalıplama: Metal panel açma, çekirdek malzeme enjeksiyonu/döşeme, rulo birleştirme ve kesme işlemleri aynı anda tamamlanır; bu da geleneksel bölünmüş üretime göre 3 kat daha verimlidir.

5 dakikada hızlı kalıp değişimi: Hidrolik hızlı rulo değiştirme sistemi, farklı trapez levha tiplerinin (T18'den T24'e kadar) anında değiştirilmesini destekler.

Makine özellikleri:

Tam otomatik çift katmanlı bobin şekillendirme makinemiz, bir rulo açıcı, bir besleme ve düzeltme cihazı, bir ön kesme cihazı, bir bobin şekillendirme sistemi, bir hidrolik son kesme cihazı, bir çıkış masası, bir hidrolik istasyon ve bir PLC kontrol sisteminden oluşur.

Üretim hattı uzundur ve bitmiş plaka şekli iyidir; zamandan ve emekten tasarruf sağlar, üretim verimliliğini büyük ölçüde artırır ve mevcut üretim için uygundur. Makinenin kullanımı kolaydır, çalışma sırasında stabildir ve yüksek hassasiyete sahiptir.
