Xinnuo otoyol bariyer makinesinin ana parametreleri |
|
|
İşlemeye Uygun |
Renkli çelik sac, galvanizli sac, alüminyum rulo vb. |
|
Etkin Genişlik |
310 mm |
|
Silindir İstasyonu |
17 sıra şekillendirme 7 silindirli tesviye |
|
Besleme Malzemesinin Kalınlığı |
2,0-2,5 mm |
|
Verimlilik |
8-12 m/dak |
|
Silindir Malzemesi |
45# dövme çelik |
|
Şaft Çapı |
100 mm |
|
Kesici Takım Malzemesi |
60-62°C'de su verme işlemi uygulanmış GCr12 |
|
Ağırlık |
Yaklaşık 6,9 Ton |
|
Boyut |
13,5*1 85*1 0,6 mm |
|
Voltaj |
380 V 50 Hz 3 fazlı |
|
Ana Şekillendirme Makinesinin Et Kalınlığı |
14 mm çelik sac |
|
Ana Şekillendirme Makinesinin Gövdesi |
300 mm H çelik |
|
Toplam Güç |
22+11 kW |
|
Tesviye Gücü |
2.2KW |
2.İşleme tekniği ve dağıtım

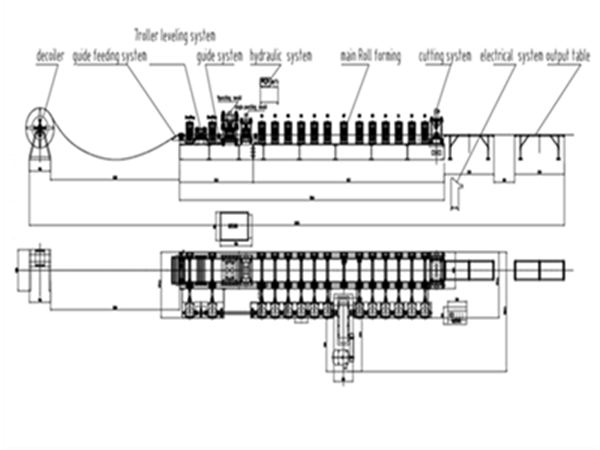

İşlemler: 10T Hidrolik açıcı - Seviyeleme cihazı - Delme istasyonu - Rulo şekillendirme makinesi - PLC sistemi - Hidrolik sistem - Kesici - Çıkış tablası
üretim hattı
3. Teknik Özellikler
(1)Hidrolik açıcı: maksimum kapasite: 10 ton;
(2) Hidrolik Sistem: Yağ pompası gücü: 11 kW Hidrolik yağ: 40#
(3)Bilgisayar kontrol panosu:
Kontrol için Delta PLC kullanılır (PLC markası ihtiyacınıza göre değiştirilebilir).
Hedef parça uzunluğu ayarlanabilir ve rakamı ayarlanabilir.
Hesaplamalı modun iki modu vardır: otomatik ve manuel.
İşleme hassasiyeti: 1,00 mm içinde
Sıvı kristal ekran, programlayıcı, elektronik makineler için trafo ve her parçanın kitlerini içerir.
Redüktör, kararlı ve sessiz çalışan Xingxing Cycloid'dir.
(4)Sayaç: Bir sayaç uzunluğu ölçer, darbeleri ölçer ve uzunluğa karar verir
(5) Çıkış tablosu: Şekillendirme plakasını yüklemek için kullanılır

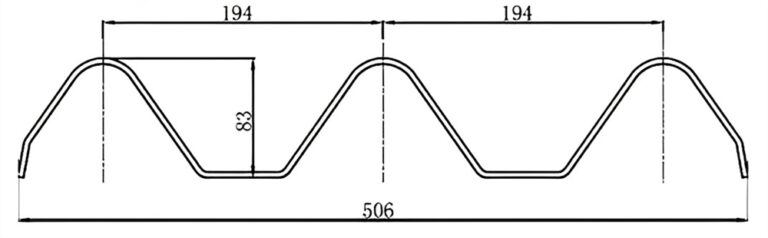

Kesit görünüm

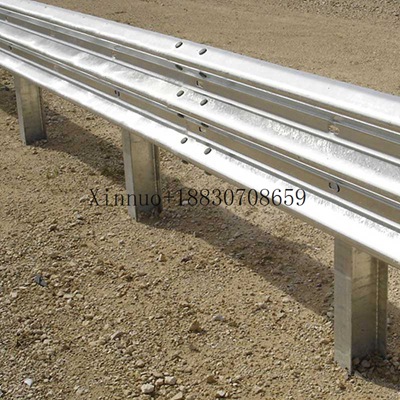

Referans fotoğrafları
Otoyollarda ve ulusal yollarda yaygın olarak kullanılır, maliyet etkinliği ve kolay kurulumu nedeniyle büyük ölçekli altyapı inşaatı için uygundur.
Xinnuo, 10'dan fazla tasarım yeteneğinden oluşan profesyonel bir ekip kurmuştur. Gelişmiş işleme ekipmanları, laboratuvar test ekipmanları, tahribatsız muayene ekipmanları ve kimyasal analiz ekipmanlarına sahibiz. Ekipmanlarımızın tüm imalat ve montaj çizimleri yazılımla hassas bir şekilde tasarlanmıştır. Tamamen dijital algılama teknikleriyle, makinelerimizin kalitesi ve performansı güçlü bir şekilde garanti altına alınmıştır.
